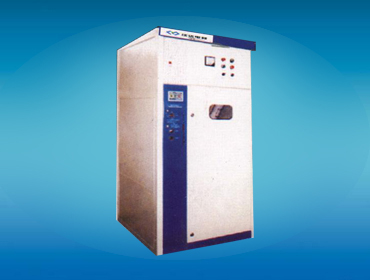

環網柜外殼有兩種形式：一種由基本骨架、頂板、面板、側板等組成封閉結構，基本骨架是冷軋鋼板折彎焊接而成，頂板、面板及側板由鋼板制造；另一種由左側板、底板、頂板、面板及立柱等組成封閉結構，基本框架由進口敷鋁鋅鋼板折彎組裝而成。環網柜的頂部為母線室，母線室的前面為儀表室，用鋼板或環氧樹脂板隔開。柜的上部為負荷開關室，中下部為電纜進出線和其它電器元件室。環網柜的主要元件有負荷開關、接地開關、熔斷器、電流互感器、電壓互感器、避雷器、電容器、高壓帶電顯示器等。儀表室內可裝設電壓表、電流表、照明開關、指示器及操作元件。在儀表室底部的端子板上可裝設二次回路的端子排及保護熔斷器等。計量柜的儀表室可增裝有功電度表、無功電度表、峰谷表、定量器等。它的主要特點有以下幾個方面：

（1）全絕緣、全密封、全屏蔽結構，無需絕緣距離，并且抗重污穢、抗凝露、抗水淹，滿足戶外全天候運行條件。

（2） 結構緊湊、體積小，安裝簡單，操作維護方便。使用壽命30年。

（3）戶外箱體材料全部采用表面噴塑的覆鋁鋅鋼板，厚度不小于1.5mm，具有強的抗腐蝕能力，箱體零件均為板金構件，不得采用焊接工藝，重量輕，美觀大方。

（4）箱體具有足夠的機械強度，在起吊、運輸和安裝過程中不變形。

（5） 箱體設有足夠的通風口和隔熱措施，確保在正常環境下運行時，所有電器設備的溫升不超過其最高允許值。

（6）箱體的所有門向外開，開啟角度大于90°，并設有定位裝臵。所有的門均具有密封措施，并裝有把手、暗閂，箱門裝有外掛鎖孔。

（7）箱體頂蓋的傾斜度不小于3°，并裝設防雨檐。

（8） 外箱體高度必須小于1800mm，電纜采用樹脂絕緣夾件在箱體底部固定。

（9）外箱體內部元件及說明采用中文標識，箱體設臵有醒目的安全標志。四周有“高壓危險”的警示標志。

（10）箱體內各螺絲、螺桿、布線槽、墊片等均采用防銹蝕材料。箱體基座和所有外露金屬件均進行防銹處理，并噴涂耐久防護層。箱體兩側上下部分，分別裝設防塵、防雨百葉窗。

（11） 內部安裝的高壓間電器組件，均具有耐久而清晰的銘牌，并固定在明示可見的位臵。銘牌所標示的內容清晰可見，包括以下內容：名稱、型號、制造廠名、出廠日期、額定電壓、額定電流、重量等。

（12）每回路進出線裝帶電顯示器1組，并且具備核相功能，每回路配短路與接地二合一故障指示器。面板上裝帶電指示器、故障指示器、核相孔、分合閘位臵指示。

（13）每回路進出線可T接兩路電纜。

（14）環網柜如配臵PT柜，PT柜內配2只電壓互感器，變比為10/0.1KV，二次側準確級次為0.5級，采用標準VV接線方式，二次容量為100VA。柜內配臵氧化鋅避雷器，避雷器接母線側，PT柜內裝加熱器、保護PT的熔斷器、24VDC充電器及優質免維護電池，電池的使用壽命大于5年。

（15）真空開關、負荷開關能夠?qū)崿F(xiàn)手動及電動操作功能，預留配網自動化接口及RTU安裝空間。

（16）所有安裝與運行操作工作均在箱體正面進行，使安裝和運行維護工作十分方便簡單。
