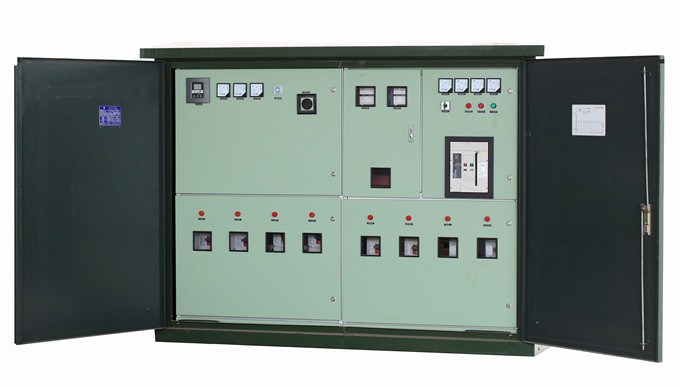

戶外箱式變電站

品牌：任達
型號：
更新日期：2015/10/28

產品說明
適用范圍
產品特點
技術參數

1.產品概述

DXB-12型戶外箱式變電站高低壓室內電器布置采用組裝式。高壓室內裝負荷開關——熔斷器組合電器，三相熔斷器安裝在同一抽屜內，可抽出更換，安全方便；低壓室內裝隔離開關，可帶負荷開斷，且操作手柄與抽屜外門聯鎖，能有效地防止誤操作。主開關出線可以根據需要裝4--8回路。低壓電容補償部分可從低室側門抽出，安裝維護方便。

2.產品用途

戶外箱式變電站是一種把高壓電器設備、變壓器、低壓電器設備以不同排列方式組成一個完整的供配電系統，主要用于高壓為12KV的現代化環網系統和現代化城網改造中，能滿足2000KVA及以下不同用戶的需求。

3.產品使用環境條件

（1）海拔不超過1000m

（2）周圍空氣溫度上限+40℃ 下限-25℃

（3）戶外內風速不超過35m/s

（4）相對溫度日平均值 ≤95%（25 ℃時）月平均值 ≤90%（25 ℃時）

（5）無經常性劇烈振動的沖撞

（6）沒有水災，爆炸危險和嚴重污穢，化學腐蝕。

主要用于:城市的生活小區﹑ 工礦企業﹑ 礦山﹑ 油田﹑ 碼頭﹑ 機場。也可以作為各種建設工地的臨時性供電設備。

與常規的土建變電站相比，DXB-12型戶外箱式變電站結構緊湊，占地面積小，綜合造價低，其結構為品字型排列，變壓器與高低壓設備相互緊密連為一體，且變壓器三面外露在空氣中，散熱條件好，并能與高低壓設備殼體分離，便于維護、檢修。因此，在國外得到了廣泛應用，而目前在國內，隨著城鄉電網改造，箱式變電站得到更多用戶的認可。

1."品"字形結構低壓室較寬,可放置5-6臺低壓柜,有6-12回電纜出線。根據用戶要求,箱式變可設置內操作走廊。

2.箱體骨架采用槽鋼和角鋼焊接而成,具有較高的機械強度。箱體外殼材料采用2mm厚鋁合金板,有極好的防腐能力,經噴漆著色可與周圍環境相協調。

3.有良好的隔熱通風措施。箱體四周設有上下可通風的風道,風道還兼任加強筋,箱體項蓋在夾層中設有30-50mm厚的新型阻燃材料制成的隔熱層, 能有效地防止太陽光輻射。在變壓器室底部裝有自動控制的軸流風機,門的上部高"A"字形通風窗,可保證在高溫季節變壓器能滿載運行。

4.箱體外門鎖,采用防雨,防堵,防銹,防盜的專用門鎖,外門打開后可定位在開門位置。

5.外門框上加裝了專用的橡皮嵌條,箱頂四周設有的防雨檐,底部電纜進出線口加裝了寶塔形橡皮圈,能有效地防雨水,防灰塵,防小動物,保證電氣設備可靠運行。

6.變壓器室可設置軌道及變壓器小車,方便變壓器安裝,更換。

7.箱式變高壓部分選用高壓真空開關柜或負荷開關環網柜,操作簡便,可靠性高。

8.變壓器室設二道門,內網門采用開啟式,金屬網經鍍鋅處理,網孔直徑=8mm,確保巡視人員的人身安全。

9.高壓進線方案分為電纜,架空進線兩種,低壓出線一般為電纜出線。

10.箱體采用下起吊方式,起吊平穩,可靠。

11.簡易型箱式變的變壓器部分外露,高,低壓接線處封閉,低壓部分可根據用戶需要設2-4回出線。

1.技術要求

（1）箱式變電站一般用于戶外，因此在結構上必須采取一系列措施，要防止凝露，否則會引起閃絡放電；

（2）要防發熱，否則輕則引起設備功率下降，重則燒毀設備，要防腐蝕，因?yàn)橥鈿ぴ趹敉怙L(fēng)吹雨淋之下很容易受到腐蝕；

（3）要防水，否則雨水進入箱式變電站后，會影響設備正產工作；

（4）要防爆炸，主要是從人身安全方面考慮；

（5）由于箱式變電站經常用在生活小區等場所，還要考慮它的外觀，增加美學特點，甚至還要對它進行人性化設計，如不能太高，以免影響人們的視線，也不能太低，以免有人爬到變電站頂上，造成危險。

2.技術參數

序號	名稱	單位	高壓側	變壓器	低壓側
1	額定電壓	KV	10（6）	10/0.4(6/0.4)	0.4
2	額定容量	KVA	-	50-1600	-
3	額定電流	A	400,630	72.2-1820	100-2500
4	額定短路開斷電流	KA	50（熔斷器）	-	30-50
5	額定短路關合電源	KA	50	-	-
6	額定熱穩定電流	KA×S	20×（3）	-	30×1
7	工頻耐壓1min	KV	42	35/28	2.5
8	殼體防護等級	-	IP33	IP23	IP33
9	噪音水平	dB		油變55,干變65	-
10	回路數	個	3	2	8-12
