1.產品概述

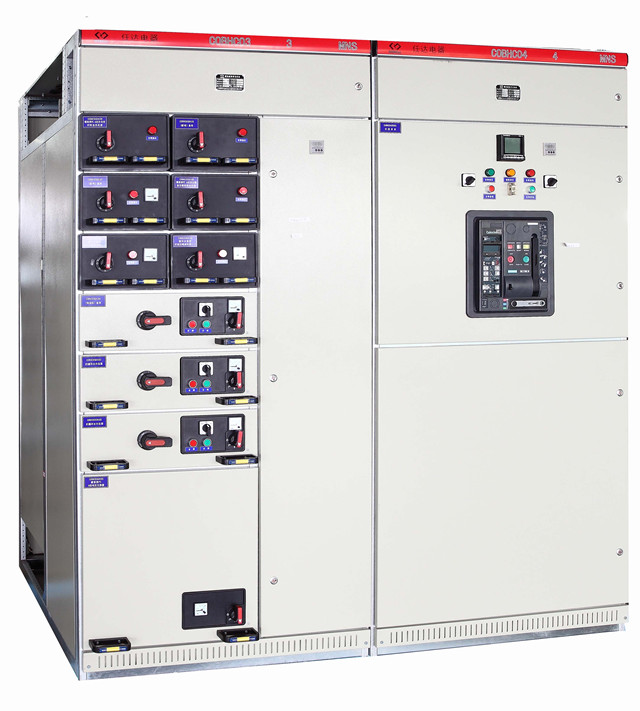

MNSI開關設備全稱是MNSI型低壓抽出式成套開關設備。

MNSI開關設備的設計是由德國引進，是ABB全球化的標準項目，在全球已有40多年歷史。該低壓抽出式開關柜目前已被電力用戶廣泛選用。

本設備符合國際電工委員會IEC439-1《低壓成套開關設備和控制設備》、我國GB7251-1997《低壓成套開關設備和控制設備》、我國國家標準與機械工業協會的JB/T9661-1999標準內容，并符合CQC的CCC國家強制認證標準。

2.產品用途

作為發電、輸配電、電能轉換及電能消耗設備的控制，并通過電容補償柜對其主母線進行無功補償。

3. 產品使用環境條件

（1）周圍空氣溫度不高于+40℃，不低于-5℃，并且在24h之內其平均溫度不高于+35℃。

（2）周圍空氣相對濕度在最高溫度為+40時不超過50%。在較低溫度時有較大的相對溫度，如+20時為90%，但考慮到由

于溫度的變化有可能會偶然產生適度的凝露。

（3）戶內使用，使用地點的海拔高度不超過2000m。

（4）應安裝在無劇烈震動和沖擊，以及不使用電器元件受到腐蝕的場所。

本開關柜適用于發電廠、變電站及大型建筑、高層樓宇、機場、醫院、劇院、體育場、港口、地下設施、工礦企業等，作為2500KVA以下的三相交流50HZ額定電壓至660V系統中受電、饋電與馬達控制之用。在大單機容量的發電廠、大規模的石化等行業的低壓動力控制中心和電動機控制中心等電力使用場合時能滿足與計算機接口。

      本開關柜由于引進了ABB的先進技術，并在其原有的基礎上加以技術改進，使其更符合我國國情，柜體采用25mm為模數的C型材通過連接件來組成各種得 以滿足各種需求的柜架結構和抽屜單元，在MCC柜中大量采用高強度的阻燃型工程塑料組件，使其安全性能更可靠，同時加之將國外的功能版加以改型，以 200mm為模數加以組合，使其更有利于PC柜與MCC柜混裝柜體的設計需求，抽出單元與柜體具有可靠聯鎖裝置，以防止在開關通電狀態下帶負荷拉閘，提高 了其安全性，另外該柜體一般均采用冷軋鋼板進行鈍化處理后組裝而成，也可根據用戶的不同需求采用敷鋁鋅銅板。

1．開關柜類型

a.受電、母聯柜

b.動力中心柜（PC）：采用國內外的各種類型的框架式斷路器如AH、CW1、AE、RMW1、ME系列斷路器進行配電。

c.電動機控制中心柜（MCC）：由大小抽屜組裝而成，各回路主開關采用高分斷能力的塑殼斷路器或旋轉式帶熔斷器的負荷開關。

d.無功率補償柜

2．抽屜類型

有五種尺寸都是以8E（200mm）高度，進行模塊化結構設計，其有效元器件安裝高度為1800mm,使柜體整體布局更合理，更美觀。

8E/4在8E高度空間平行組合4個抽屜單元

8E/2在8E高度空間平行組合2個抽屜單元

8E在8E高度空間組裝1個抽屜單元

16E在16E（400mm）高度空間組裝1個抽屜單元

24E在24E（600mm）高度空間組裝1個抽屜單元

以上五種抽屜單元可在一個柜體中作單一組裝，也可做混合組裝

3.柜體簡介

3.1柜體基本尺寸

a.受電柜及聯絡柜

b.動力中心（PC）柜

c.電動機控制中心（MCC）柜及電容補償柜

3.2柜體分區設計

MCC柜根據需要可組成單面操作或雙面操作柜，每一柜體又固定分割成三個小室。即主母線室、電器室和電纜室。

3.3安全保護系統

每柜設有一塊阻燃型的高密度聚氨酯塑料功能板，或經過電鍍的隔板安裝在主母線室與電器室之間，其作用為有效防止開關元件因故障引起的飛弧與母線之間短路造成的事故使操作更安全。

上下層抽屜之間都有帶有通風孔的鍍鋅金屬底版相隔離，較小的8E/4、8E/2抽屜其四周均為阻燃型工程塑料件，對相鄰回路之間具有較強的絕緣隔離作用。

柜內采用了多種塑料組件以支撐帶電部分，這些組件要求是無鹵素的。并具有CTI300防漏電性能。

3.4母線系統

開關柜可配置二組主母線，安裝在開關柜的后部母線室，二組母線可分別安裝在柜后上部或下部，根據進線需要，上下二組母線可分別采用不同或相同截面的材料。 二者既可單獨供電，也可并聯供電，也可用作后備電源。配電母線（垂直母線）組裝在阻燃型塑料功能板中，既可防止電弧引起的放電，又能防止人體接觸，通過特 殊聯接件與主母線聯接。

柜內設有獨立的PE接地系統和N中性導體，二者貫穿整個裝置，安裝在柜前底部及右側，個回路接地或接零都可就近聯接。整個母線系統安裝見圖三所示?？蚣芙Y(jié)構件采用自攻螺釘聯接，具有較高的接地可靠性。

3.5抽屜的電氣和機械聯鎖

抽屜單元由可靠的機械連鎖裝置，通過操作手柄控制，具有明顯的準備，合閘、試驗、抽出和隔離位置。為加強安全防范，操作手柄定位后可加上掛鎖，最多可加三把鎖。
